產品名稱：HNPJF-1000MS型GIS局放在線監測系統
1.概述
HNPJF-1000MS型GIS局放在線檢測系統采用超高頻檢測技術。該系統采用集成模塊化設計，將信號采集單元、信號處理、A/D 轉換、干擾過濾、數據處理、放電量顯示等集成在站端監測模塊中，每個站端監測模塊可獨立運行，數據分別記錄，通過一條數據通訊總線將多臺站內監測模塊的數據傳輸后臺分析軟件系統上統一管理分析。能通過互聯網進行遠程傳輸和實時監控，對局部放電信號的強度，密度進行實時在線分析。對局部放電傾向性的推移進行實時監控和分析，對放電程度進行評估，避免重大事故發生。
相關安全法規：
Q/GDW534-2010《變電設備在線監測系統技術導則》6.2中建議220KV及以上GIS和變壓器可配置內置式超高頻傳感器，以滿足運行中開展局部放電帶電檢測需要。對局部放電檢測異常的，宜配置局部放電在線監測裝置進行連續跟蹤監測。
GB/T 7354-2003《局部放電測量》及DL/T 356-2010 《局部放電測量儀校準規范》等均對局部放電檢測設備的相關參數及功能有詳盡描述。
2.主要特點
采用特高頻（UHF）法監測，系統具有抗干擾能力強，靈敏度高（不低于5pC）；系統在各種惡劣的氣候及現場的強電磁干擾、無線電波干擾和機械振動環境下運行性能可靠穩定;
系統具有自檢功能，可對有問題的傳感器進行檢測、排除;
系統可實現連續實時放電脈沖重復次數、幅值以及相位測量，統計數據，繪制二維（φ-Q,φ-n,Q-n)、三維譜圖（φ-Q-n)，通過信息模式識別及故障類型診斷，實現局部放電故障點準確的定位診斷;
系統具有定期發布分析結果日志與診斷結果日志功能;
實現對被檢測設備局部放電最大放電幅值和放電次數發展歷史趨勢計算分析，評估GIS內部絕緣狀態。保證電力系統安全，為設備狀態檢修提供依據；為設備調修評價與預測維修提供可靠的技術數據;
實現網絡化遠程診斷技術和數據自動連續遠程傳輸?shù)裙δ?
具備事故追憶功能;
系統功能完備，具有強大的數據分析處理、歷史趨勢分析及豐富的顯示功能，系統整體功能技術上達到國際領先水平;
系統各性能符合國家與國際有關各種技術規范標準。
3.技術參數
超高頻傳感器 | 監測頻段 | 300MHz～3000MHz |
靈 敏 度 | ＜5PC（外置式），＜1PC（內置式） | |
放大增益 | 65dB | |
動態范圍 | -80～-20dBm | |
阻 抗 | 50歐姆 | |
接 口 | N型 | |
安裝位置 | 盆式絕緣子外側（外置式）， 端蓋板（內置式） | |
檢測動態范圍 | -80dBm～-20dBm | |
噪音傳感器 | 監測頻段 | 300MHz～3000MHz |
靈 敏 度 | 5PC | |
阻 抗 | 50歐姆 | |
接 口 | N型 | |
安裝方式 | 磁鋼吸附 | |
局放IED | 工作電壓 | 220V/50HZ |
機箱尺寸 | 428*177*500（mm）或可依據客戶定制 | |
信號接口 | 1路RJ45，16路N型接口或可依據客戶定制 | |
現場監控柜（選配） | 電 源 | AC 220V / 50Hz（±10%） |
漏電保護 | 漏電電流大于10mA自動保護 | |
尺寸 | 800×600×1500或可依據客戶定制 | |
安裝 | 膨脹螺絲安裝或預埋焊接 | |
后臺處理系統 | 服務器 | 研華510系列工控機+戴爾19顯示器 |
安裝機柜 | 可選 | |
熱交換機 | 可選 | |
測量內容 | 放電幅值（Q）、放電相位（φ）、放電次數（N) | |
客戶軟件 | 遠程控制軟件、遠程監控分析軟件 | |
通訊協議 | RS485、TCP/IP、IEC61850 |

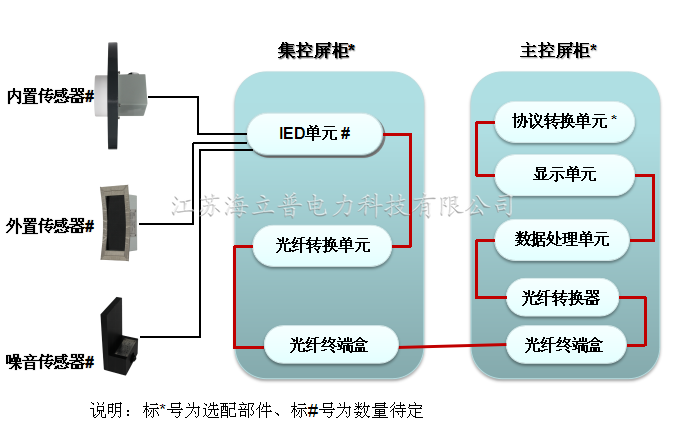

4.系統連線圖

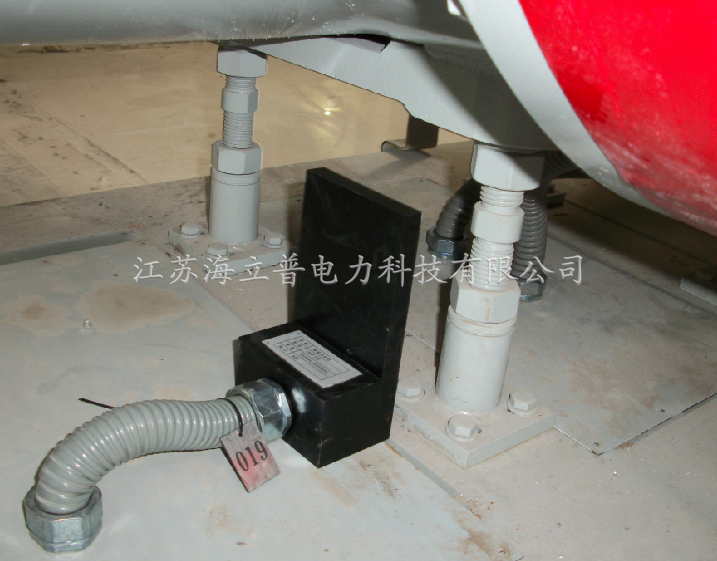

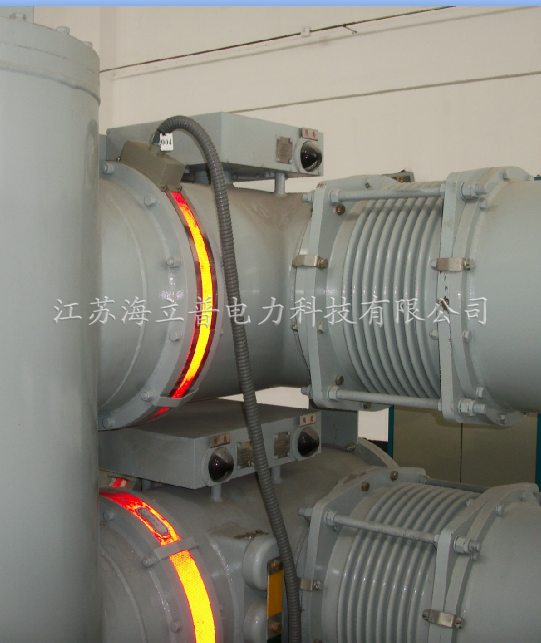

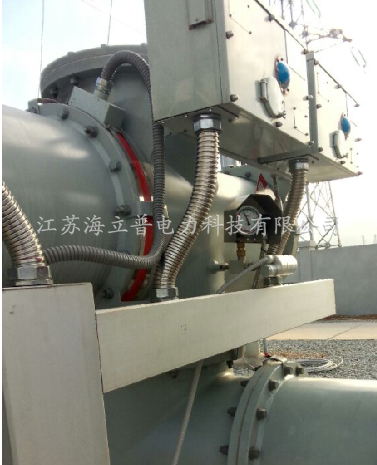

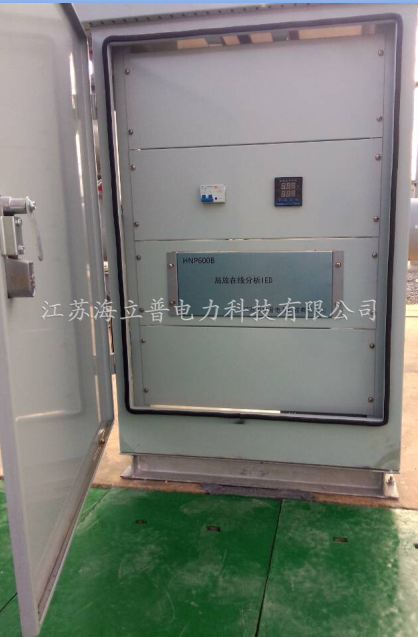

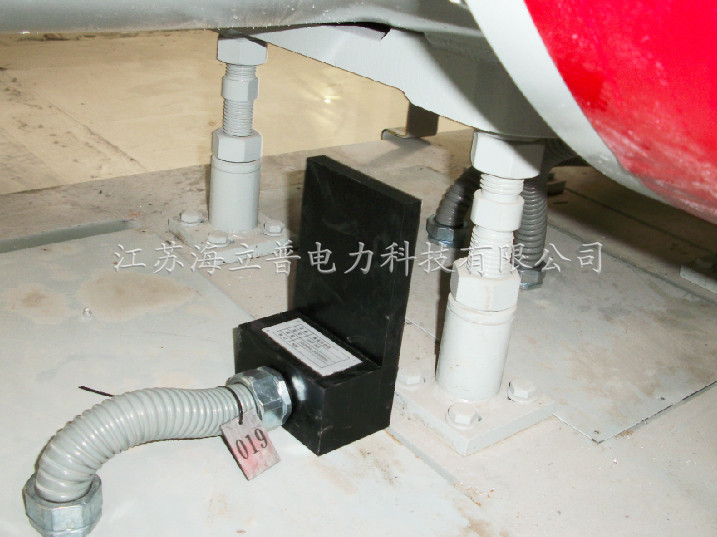

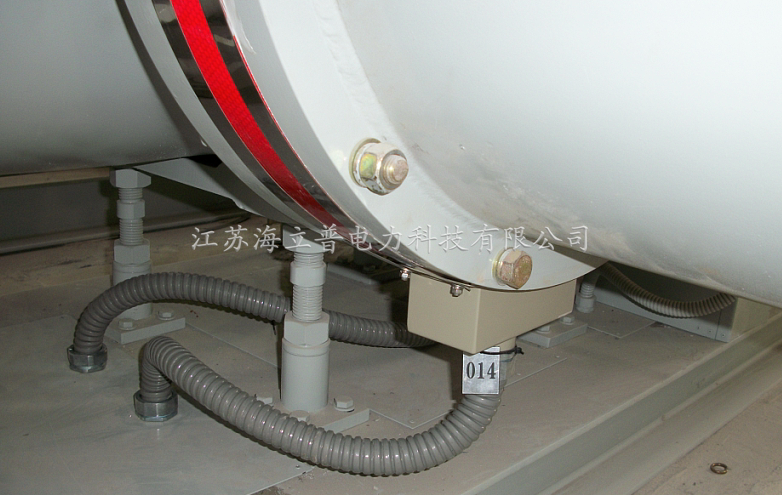

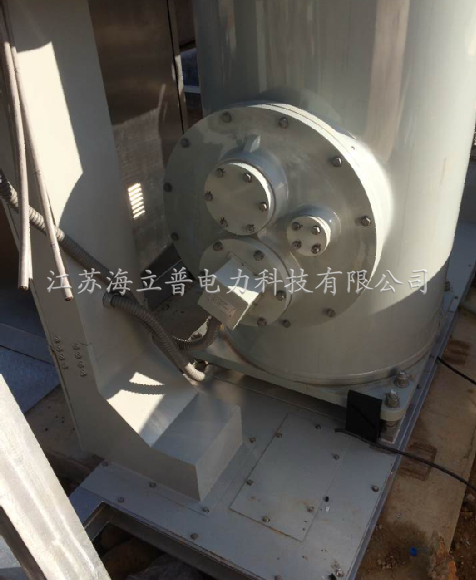

5.現場安裝圖
