產品名稱：HNPSE1000型變壓器油色譜在線監測系統
1.概述
HNPSE1000型變壓器油色譜在線監測系統可實現自動定量循環清洗、進油、油氣分離、樣品分析、數據處理、實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代產品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。
相關安全法規
GB/T7252-2001《變電設備在線監測系統技術導則》對變壓器油色譜相關參數及功能有詳盡描述。
Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“建議500KV及以上電壓等級油浸式變壓器和電抗器可根據需要配置油中含水在線監測裝置”。
Q/GDW393-2009《110（66）kv～220kv智能變電站設計規范》第5.3.1“設備狀態監測范圍與參量要求：監測220KV變電站中監測參量主變——油中溶解氣體；110KV變電站中監測參量主變——油中溶解氣體。220KV變電站GIS局放應綜合考慮安全可靠、經濟合理、運行維護方便等要求”。
2.主要特點
在線檢測H2、CO、CO2、CH4、C2H4、C2H6、C2H2的參數濃等度及增長率(可擴展微水檢測)；
定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀態；
油氣分離安全可靠，無污染，排放和不排放變壓器油可由用戶自己選擇；
采用專用復合色譜柱，提高氣體組分的分離度；
采用進口特制的檢測器 ，提高烴類氣體的檢測靈敏度；
高穩定性、高精度氣體檢測技術，誤差范圍為 ± 10% ，優于離線色譜± 30%的指標；
成熟可靠的通信方式，采用標準網絡協議，支持遠程數據傳輸；
數據采集可靠性高，采用過采樣技術 Δ－∑模數轉換器，24 位分辨率，自動校準；
多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為 10 年；
環境適應能力強，成功應用于高寒、高溫、高濕度、高海拔地區；
系統采用了模塊化設計，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠；
更快的分析周期，最小監測周期為 40-60 分鐘，可由用戶自行設置；
油氣分離速度快，僅需 10 分鐘左右，采用特殊的環境適應技術，消除溫、濕度變化對氣體分配系數的影響；
分析后的油樣采用脫氣和緩沖處理技術，消除回注變壓器本體的油樣中夾雜的氣泡，多層隔離式回注油（返油）技術，絕對保證載氣不會帶進變壓器本體中；
功能接口電路采用光耦隔離設計，進一步提高系統抗干擾性能；
加強系統故障診斷功能，提供改良三比值法、大衛三角法和立方體圖示法，給出診斷結果；
加強系統自檢，增加遠程維護功能，提供設備異常事件報警；
3.技術指標
工作電源 | AC 220V±10%， 50Hz | |
最小檢測周期 | 40-60 分鐘，可由用戶自行設定，默認 24 小時 | |
取樣方式 | 循環取樣，安全真實地反應變壓器中氣體真實情況 | |
油氣分離方式 | 真空全脫氣方式 | |
數據存儲壽命 | ≥ 10 年 | |

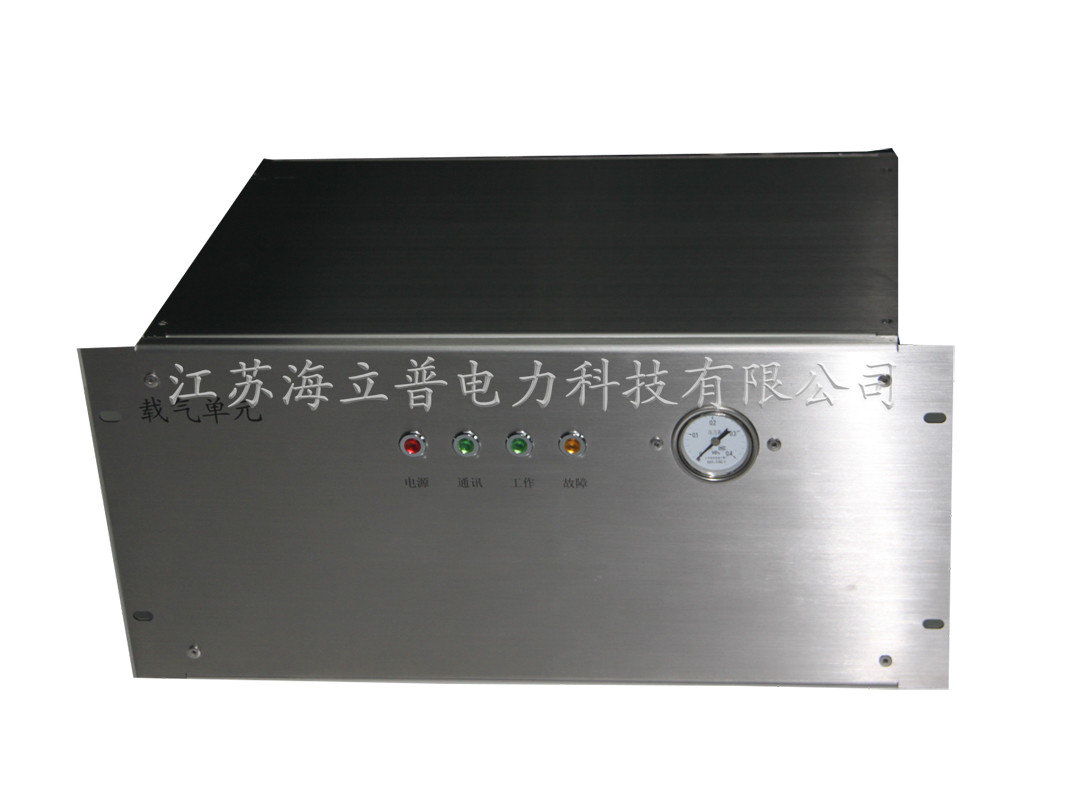

載氣 | 內置載氣單元 | |
監測氣體 | 測量范圍 | 最低檢測 |
H2 | 1 ～ 2000 μ l/l | 2μ l/l |
CO、 CO2 | 5 ～ 5000 μ l/l | 5 μ l/l |
CH4 | 0.1 ～ 2000 μ l/l | 0.1μ l/l |
C2H4 | 0.1 ～ 2000 μ l/l | 0.1 μ l/l |
C2H6 | 0.1 ～ 2000 μ l/l | 0.1 μ l/l |
C2H2 | 0.1 ～ 1000 μ l/l | 0.1 μ l/l |
H2O（可選） | 1 ～ 100 μ l/l | 1μ l/l |
總烴 | 1 ～ 8000 μ l/l | |
總含氣量 | 0.2 ～ 15% | |
穩定性（測量偏差） | 同一試驗條件下對同一油樣的監測結果偏差不超過 10%（中等濃度） | |
外殼的防護性能 | 室內安裝部件（主站單元） IP51 ，室外安裝部件（本系統和通訊控制單元） IP56 | |
外形尺寸 | 寬 600mm × 深 530mm × 高 1100mm或依據客戶要求 | |
整機重量 | 100kg | |
基礎尺寸 | 寬 620mm × 深 530mm × 地面高 250mm或依據客戶要求 | |

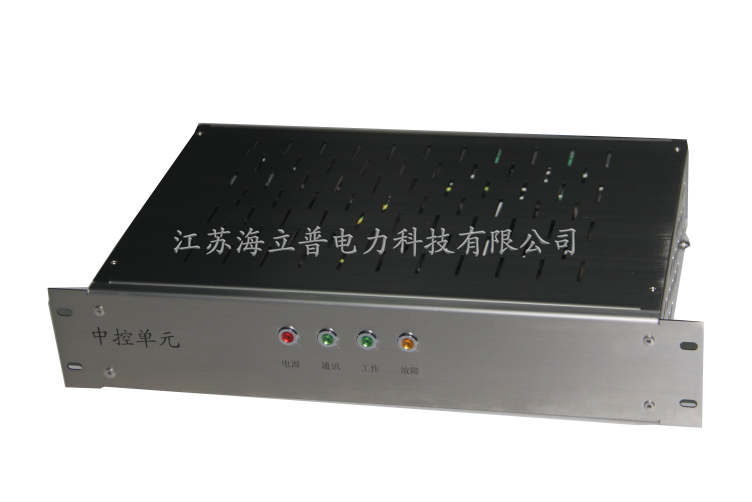

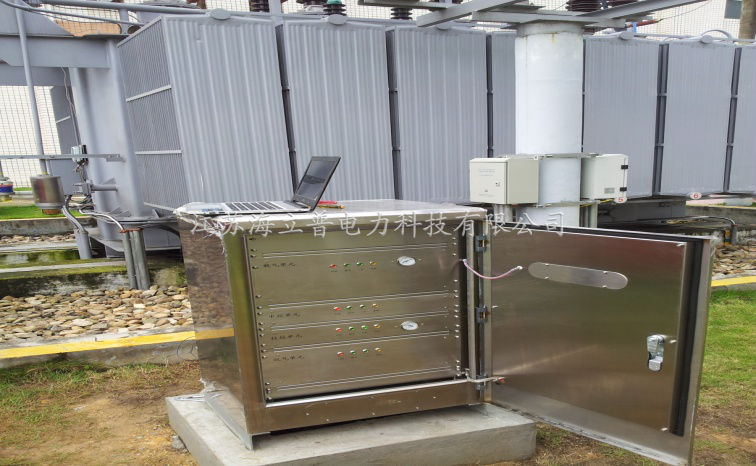

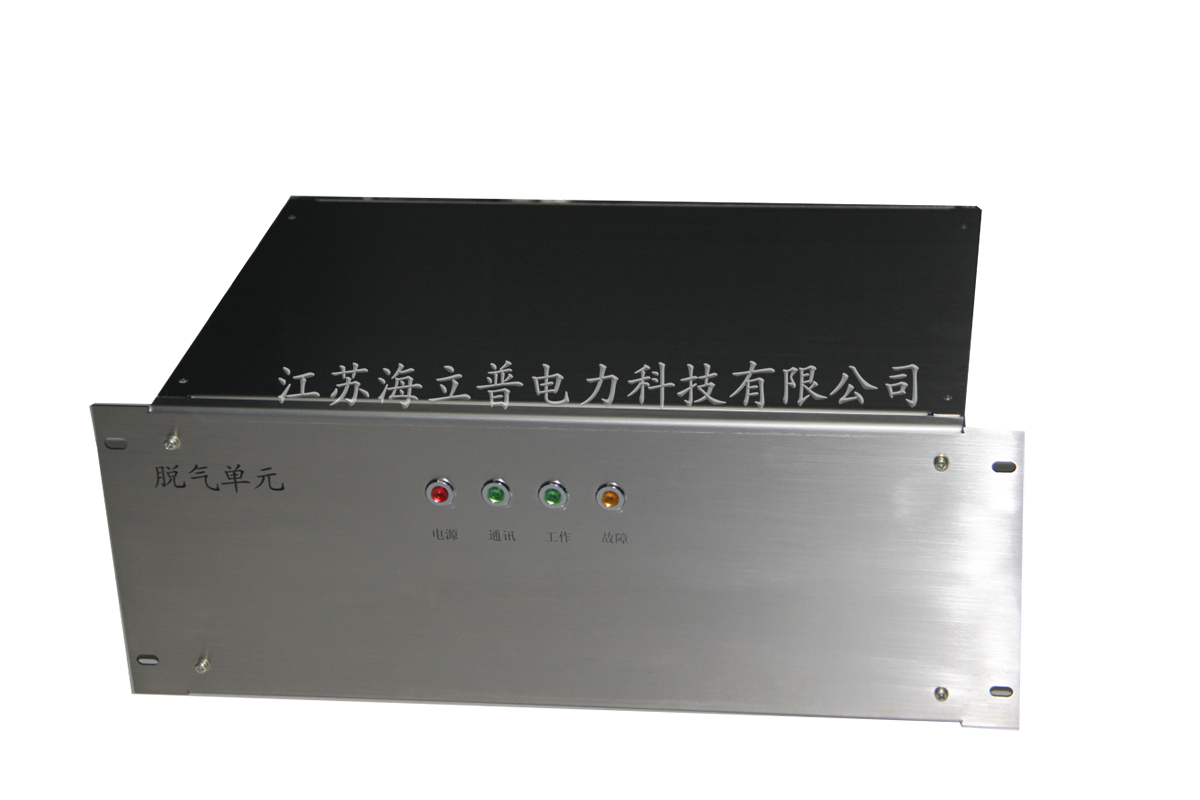

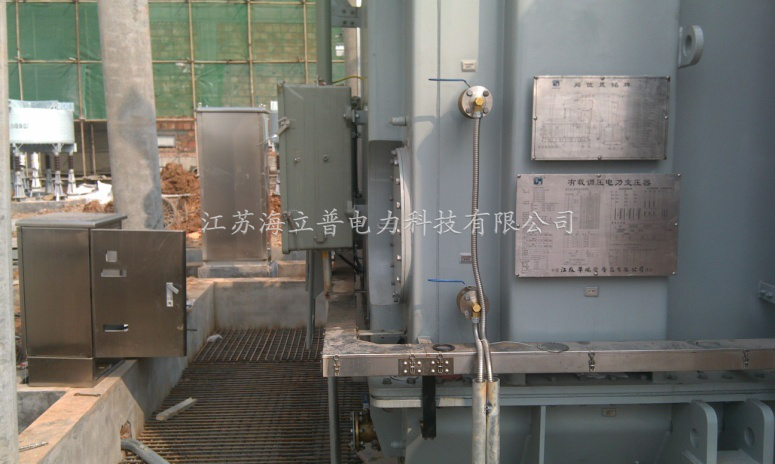

4.現場安裝圖
