產品名稱：HNPRX-1000容性設備在線監測系統
1.概述

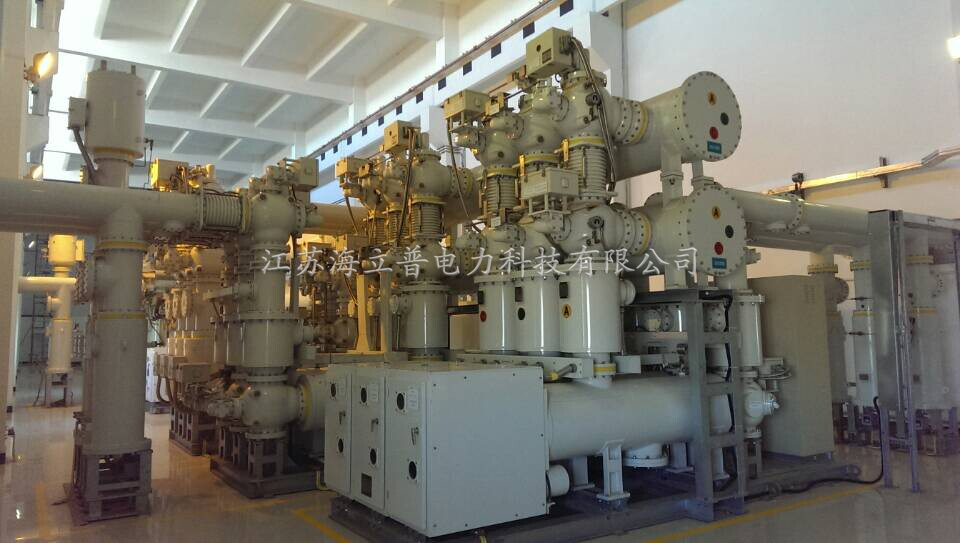

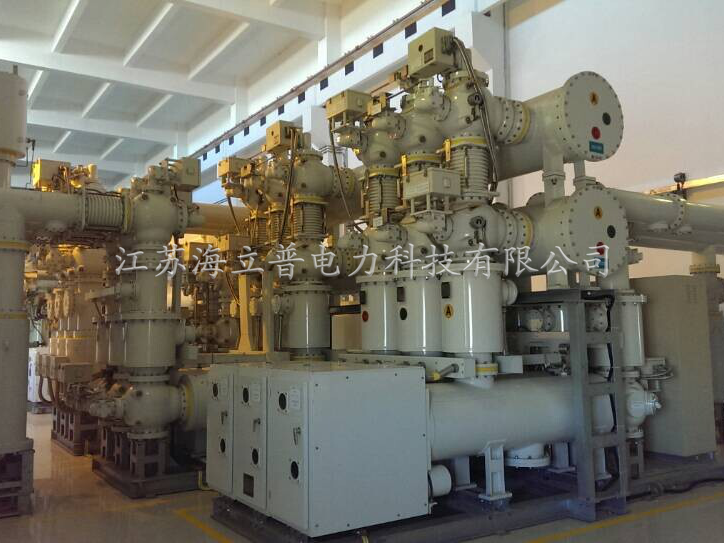

HNPRX-1000型容性設備在線監測系統可對變電站內的變壓器、互感器、耦合電容器、套管、金屬氧化物避雷器等設備的實時狀態參量進行在線監測和診斷，監測部分包括對容性設備的介質損耗、泄漏電流、等值電容量的監測，診斷部分包括故障有無判斷、故障診斷、故障嚴重程度與發展趨勢分析、故障危害性評估和維修策略等。

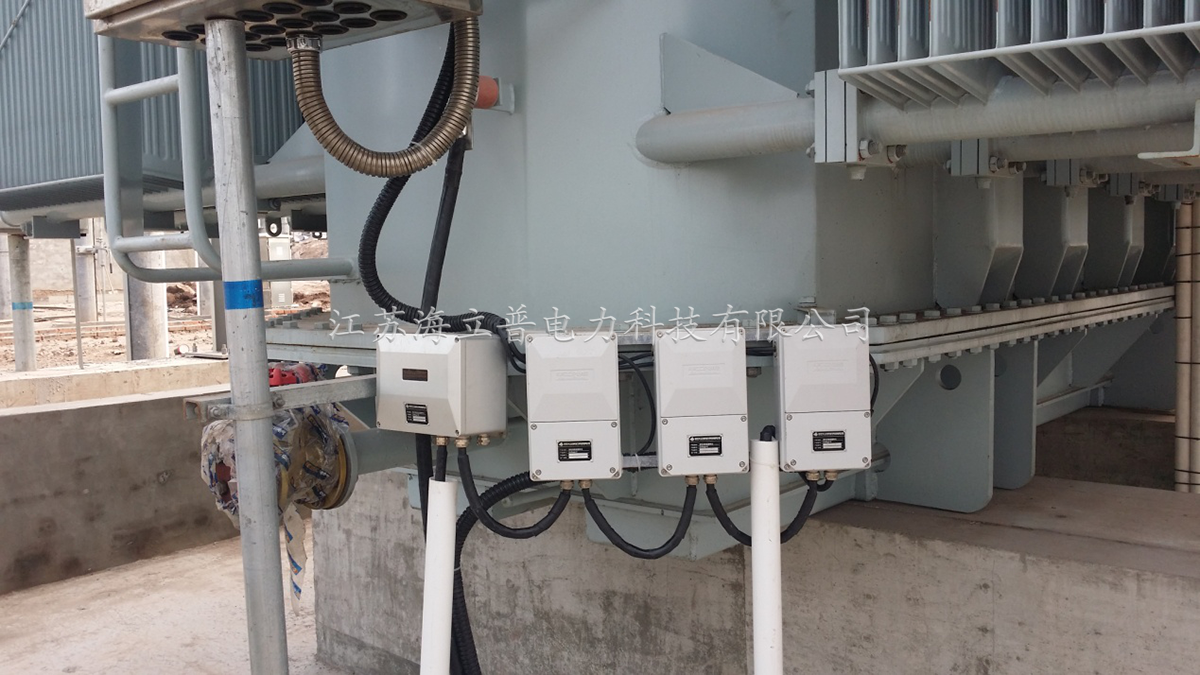

其主要包含傳感器模塊、IED模塊、控制主機及監測診斷系統等部件，就地安裝的設備外殼防護等級為IP45以上，采用RS485總線架構，安裝布線方便；標配控制主機為研華510系列，可拓展串口或選擇更高品質工控主機，19英寸標準機柜安裝；監測診斷系統由海立普自主研發，兼容XP以上版本操作系統，經過多年的版本更新，功能齊備，操作人性化。
相關安全法規
Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“配置原則 220千伏及以上電壓等級變壓器、換流變可根據需要配置鐵芯、夾件接地電流在線監測裝置”。
Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“配置原則金屬氧化物避雷器220KV以及以上電壓等級金屬氧化物避雷器宜配置阻性電流在線監測裝置”。
GB 11032-2000《交流無間隙金屬氧化物避雷器》對局部放電檢測設備的相關參數及功能有詳盡描述。
2.主要特點

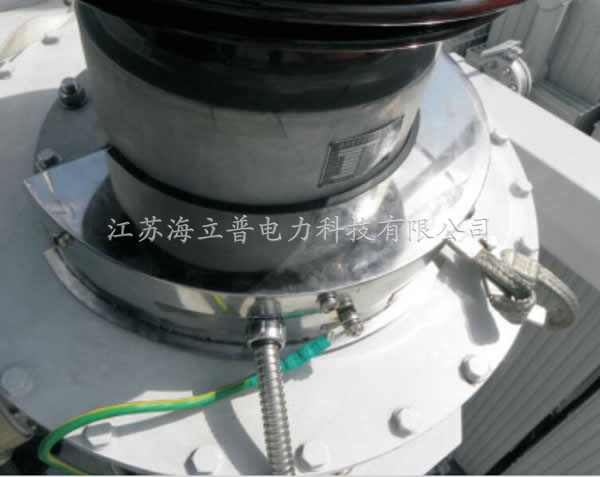

穿芯式有源零磁通傳感器
數字化、無瓶頸的同步相應系統
人性化設計理念
國內先進的監測解決方案
高標準的電磁兼容性能
兼容IEC61850通信規約
分散、就地數字化測量原理
3.技術參數
設備名稱 | 監測參數 | 測量范圍 |
系統 | 母線電壓 | 0-1000kV |
系統電流 | 0-1kA | |
系統頻率 | 45-55Hz | |
容性設備 | 等值電容 | 50pF-10000pF |
末屏電流 | 1-500mA | |
介損tanδ | -100%-100% | |
MOA | 容性電流 | 500μA-5mA |
全電流 | 100μA-5mA | |
阻性電流 | 100μA-5mA | |
變壓器 | 鐵芯電流 | 1-500mA |
